全自動抗干擾介損測試儀的工作原理

返回 打印 來源：儀天成電力  時間：2018/09/28  閱讀： 次
        全自動抗干擾介損測試儀主要用來進行電力行業中變壓器
、互感器
、套管、電容器
、避雷器等設備的介損測量
，具有測試速度快、精度高
、使用方便可靠等很多特點
，深受廣大電力工作者的歡迎
，本文就以YTC309全自動抗干擾介損測試儀為例
，來給大家簡單介紹全自動抗干擾介損測試儀的工作原理。

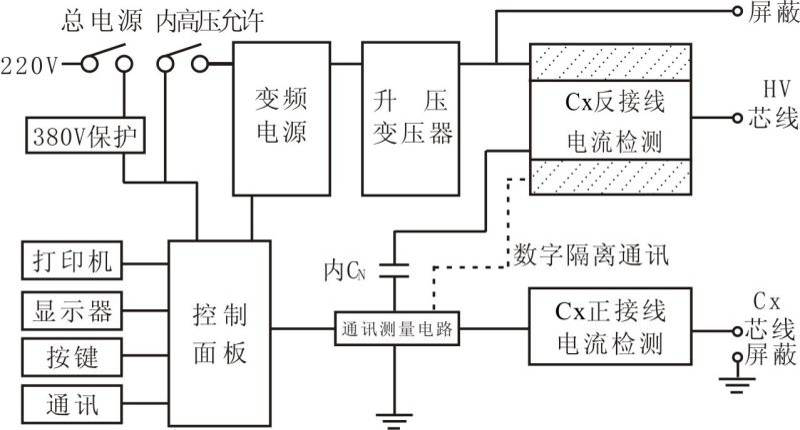

儀器結構：
        測量電路：傅立葉變換、復數運算等全部計算和量程切換
、變頻電源控制等
。
        控制面板：打印機、鍵盤
、顯示和通訊中轉
。
        變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出
。
        升壓變壓器：將變頻電源輸出升壓到測量電壓
，最大無功輸出2KVA/1分鐘。
        標準電容器：內Cn
，測量基準
。
        CN電流檢測：用于檢測內標準電容器電流，10μA～1A
，輸入電阻＜2Ω
。
        Cx正接線電流檢測：只用于正接線測量，10μA～1A
，輸入電阻＜2Ω
。
        Cx反接線電流檢測：只用于反接線測量
，10μA～1A
，輸入電阻＜2Ω。
        反接線數字隔離通訊：隔離電壓20kV
，采用精密MPPM數字調制解調器
，將反接線電流信號送到低壓側。
        工作原理：
        啟動測量后高壓設定值送到變頻電源
，變頻電源用PID算法將輸出緩速調整到設定值
，測量電路將實測高壓送到變頻電源，微調低壓
，實現準確高壓輸出。根據正/反接線設置
，測量電路根據試驗電流自動選擇輸入并切換量程
，測量電路采用傅立葉變換濾掉干擾，分離出信號基波
，對標準電流和試品電流進行矢量運算
，幅值計算電容量，角差計算tgδ
。反復進行多次測量
，經過排序選擇一個中間結果
。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0V
。

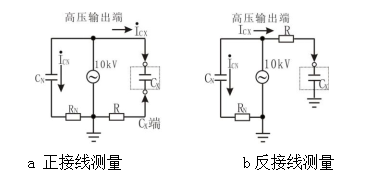

按被測試品是否接地分兩種測量方式，即正接線測量方式和反接線測量方式
。兩種測量方式的原理如圖所示：
        在高壓電源的10kV側
，高壓分兩路，一路給機內標準電容CN
，此電容介損非常小
，可以認為介損為零，即為純?nèi)菪噪娏?div id="jfovm50" class="index-wrap">，此電?可做為容性電流基準
。在Cx試品一側，試品電流通過采樣電阻R采入機內
，此可分解成水平分量和垂直分量見圖二所示
，通過計算水平分量與垂直分量的比值即可得到tgδ值
。
在上圖中Cx為非接地試品
，試品電流從試品末端進入采樣電阻R，得到全電流值
，在上圖中Cx為接地試品
，機內Cx端直接接地，電流從試品高壓端到機內采樣電阻取得全電流值
。
        不同廠家生產的介損測試儀工作原理大體上都是相似的
，電力工作者在實際的使用過程中，需要根據實際情況
，熟讀使用說明書
，嚴格按照說明書來進行試驗。

湖北儀天成電力設備有限公司
2018年9月28日
