YTC601A帶電電纜識別儀
本產品同時具有帶電電纜識別

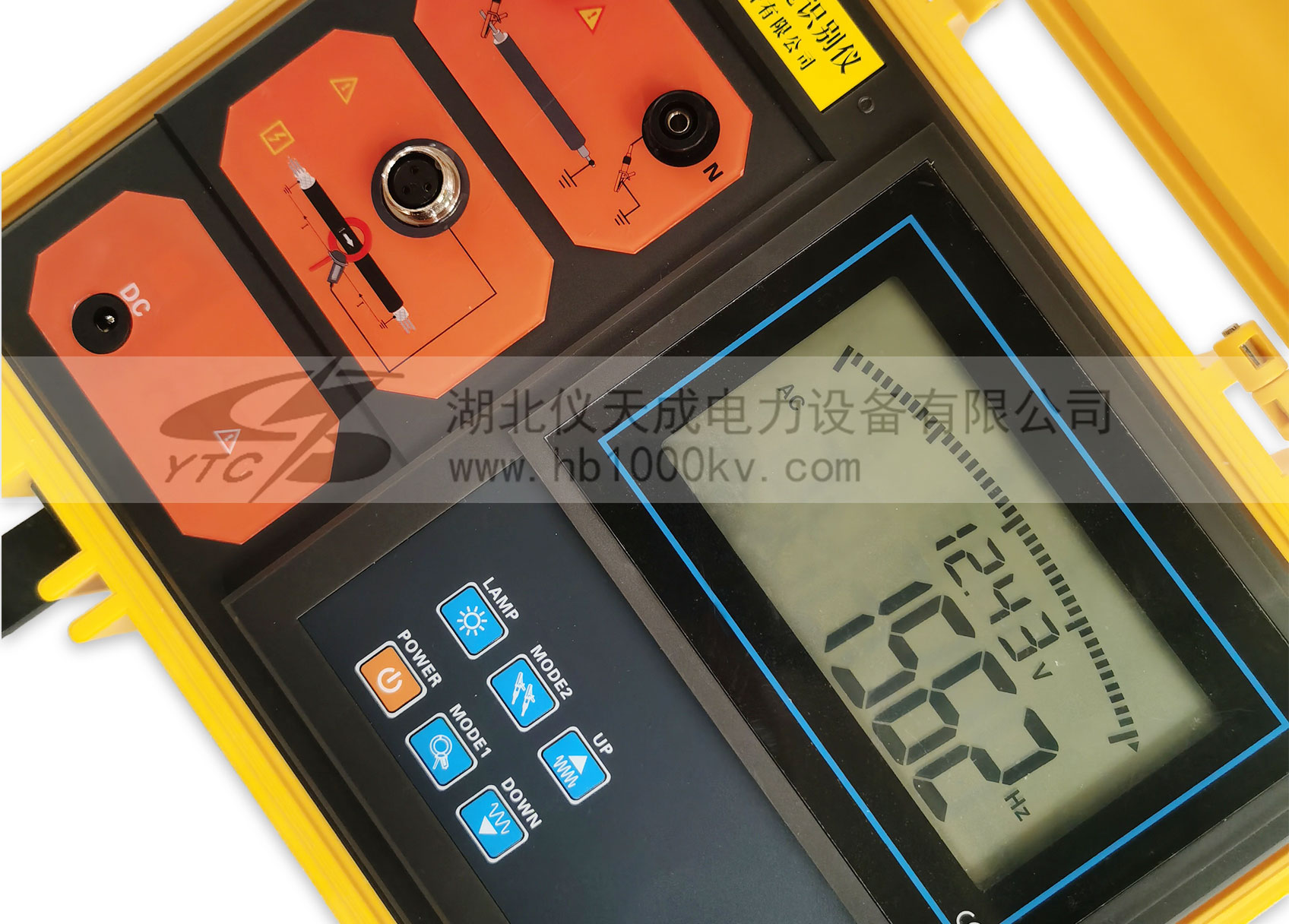

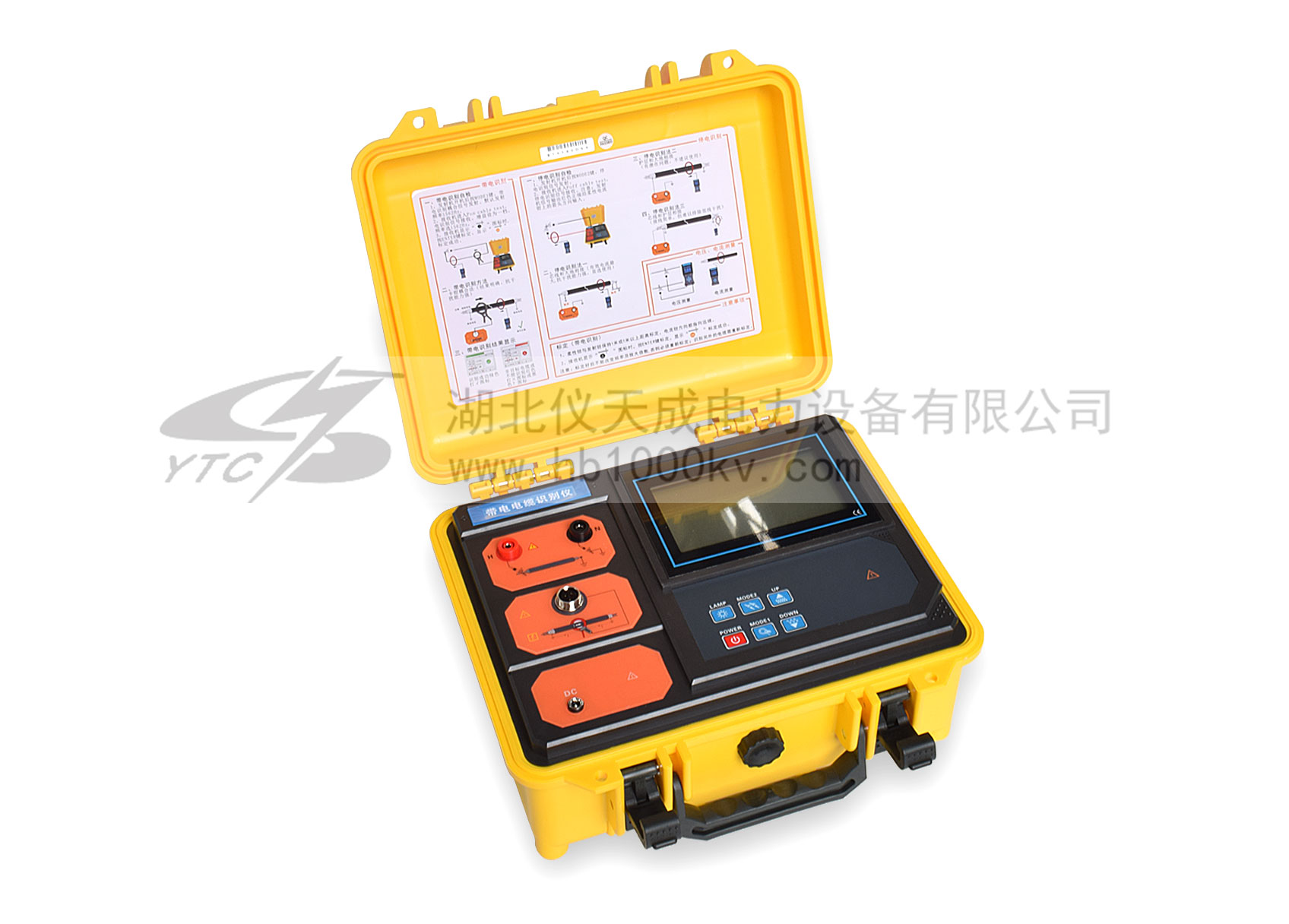

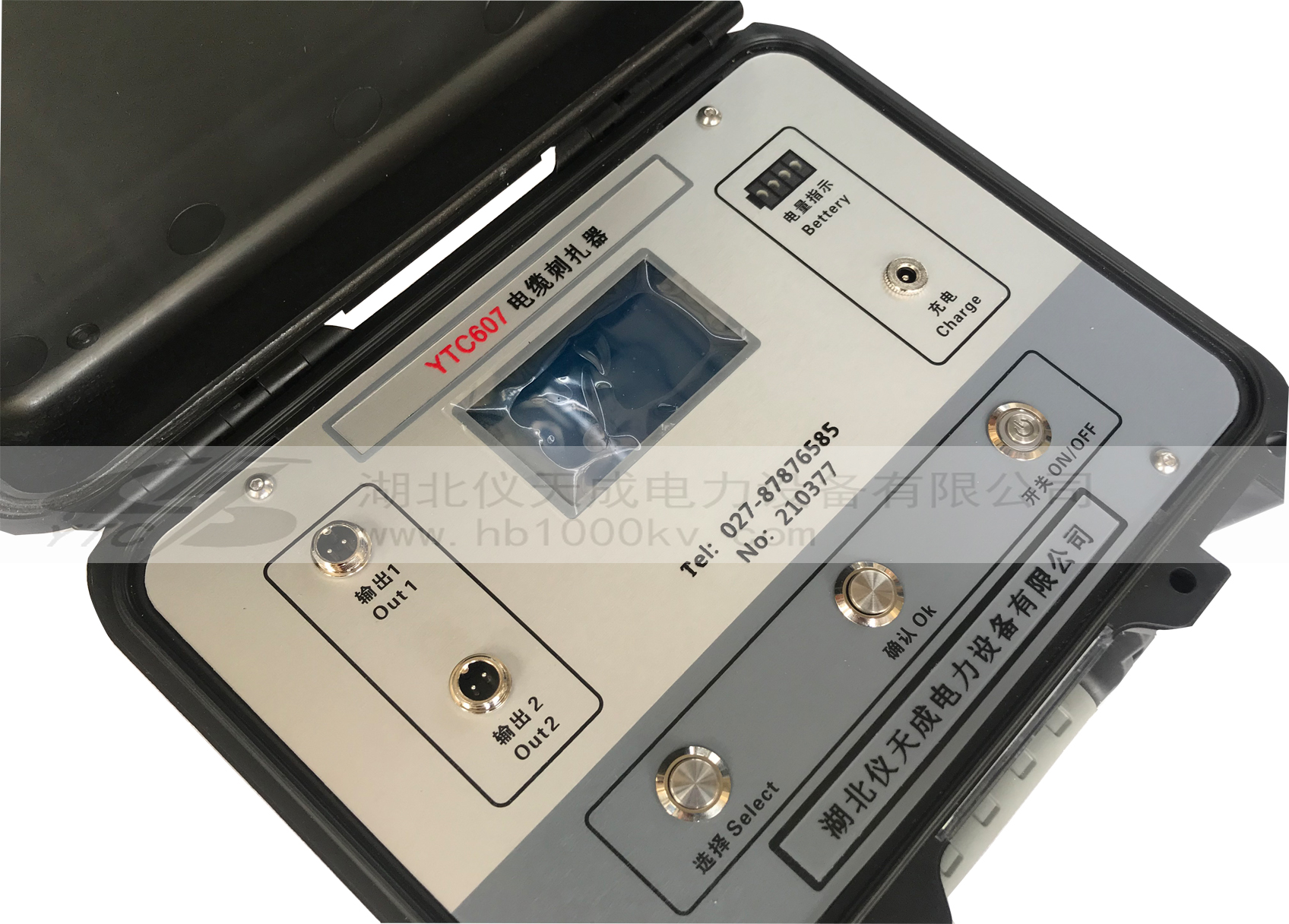

發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

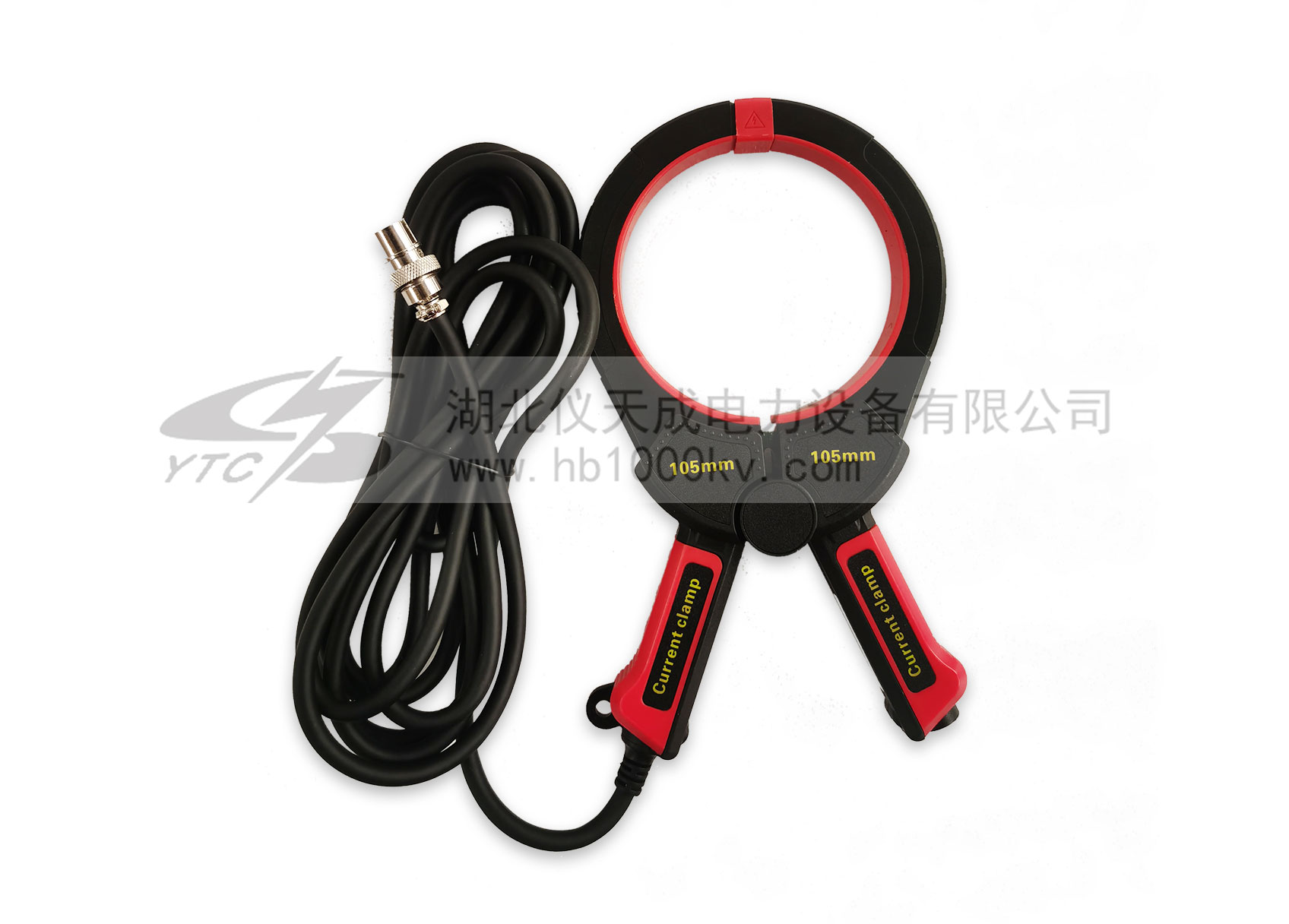

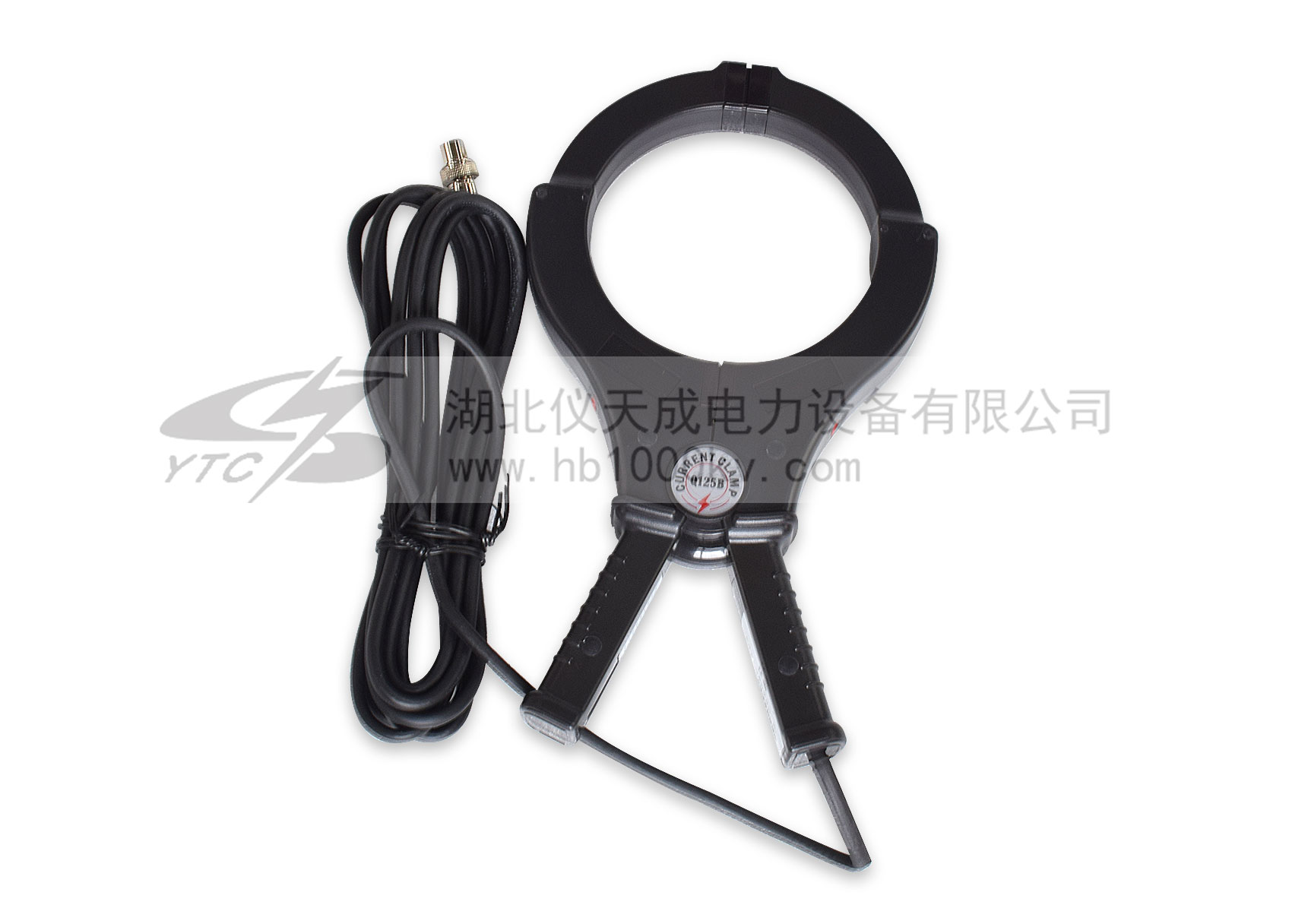

發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ125mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。
帶電識別時：采用卡鉗耦合輸出脈沖電流
停電識別時：采用直連輸出脈沖電流，給電纜線芯注入脈沖編碼電流信號

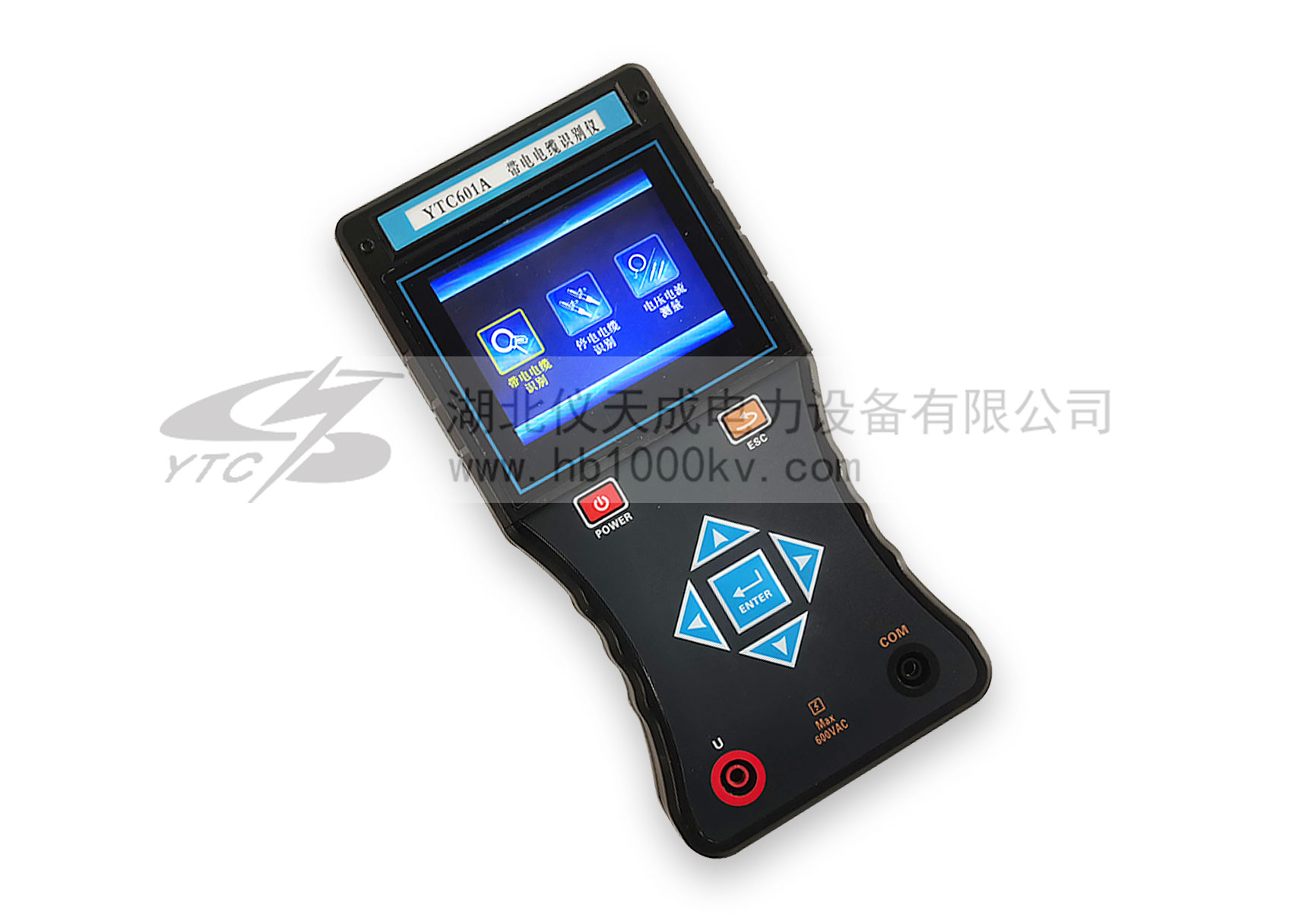

接收機：為手持設備，3.5寸彩色液晶屏
柔性電流鉗：為洛氏線圈
1．基準條件和工作條件
2．發射機規格
影響量
基準條件
工作條件
備注
環境溫度
23℃±1℃
-10℃～40℃
/
環境濕渡
40%～60%
＜80%
/
被測電壓電流頻率
50Hz±1Hz
45Hz~70Hz
測試電壓電流時
接收機工作電壓
7.4V±0.5V
7.4V±1V
/
發射機工作電壓
11.1V±0.5V
11.1V±1.5V
/
外電場
應避免
被測電纜位置
被測電纜處于柔性電流鉗的近似幾何中心位置
3．接收機規格
功 能
發射復合脈沖頻率電流信號，顯示剩余電池電壓
電 源
11.1V大容量可充鋰電池
輸出方式
帶電識別時卡鉗耦合
發射頻率
625Hz、1562Hz
脈沖電壓
500V（停電識別時）
脈沖電流
最大5A（取決于回路電阻的大?div id="jfovm50" class="index-wrap">。?/strong>
脈沖頻率
1次/秒
脈沖寬度
2ms

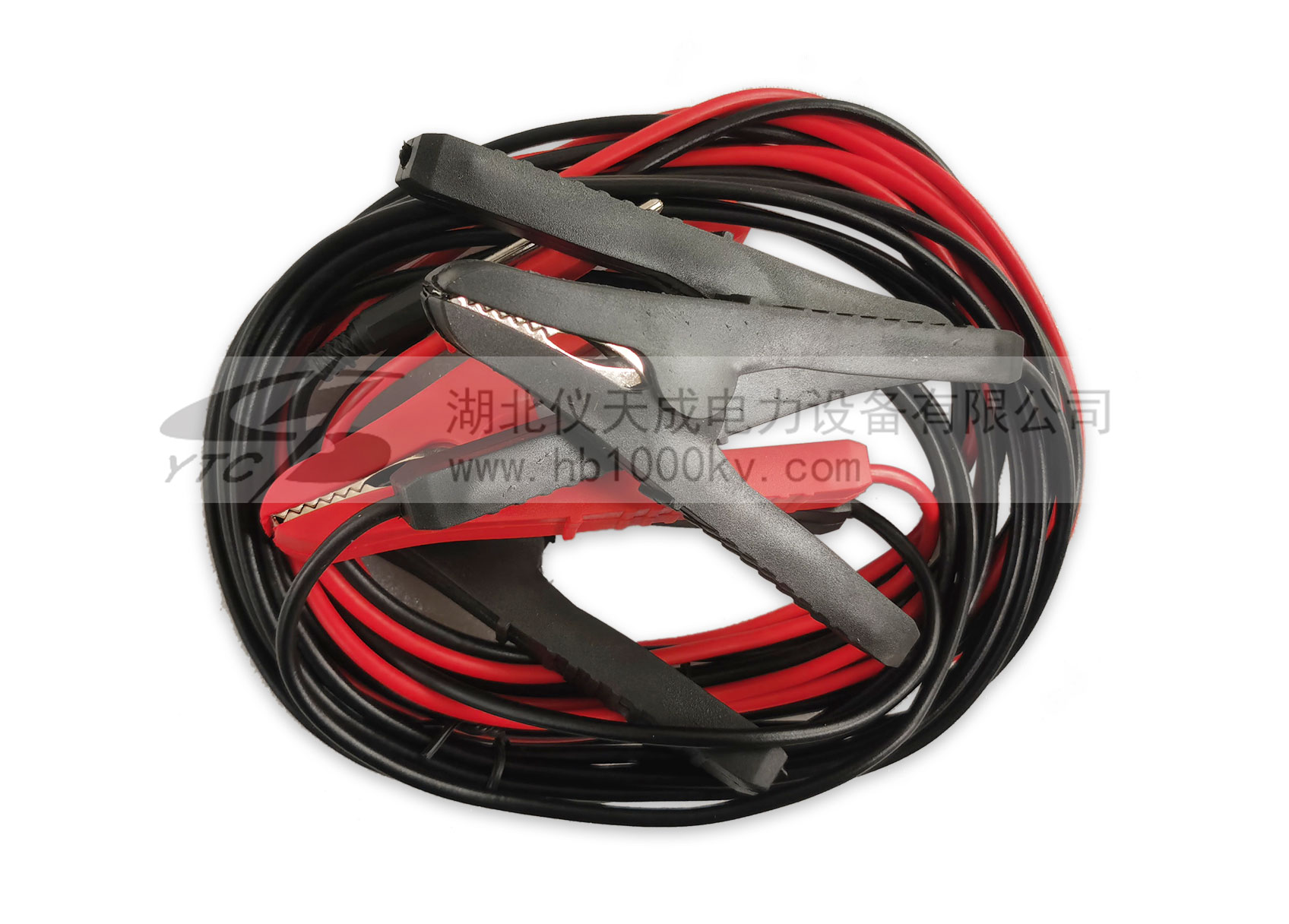

測試線長
3米，帶鱷魚夾
發射鉗尺寸
長寬厚320mm×180mm×35mm
發射鉗內徑
φ125mm
發射鉗線長
4m

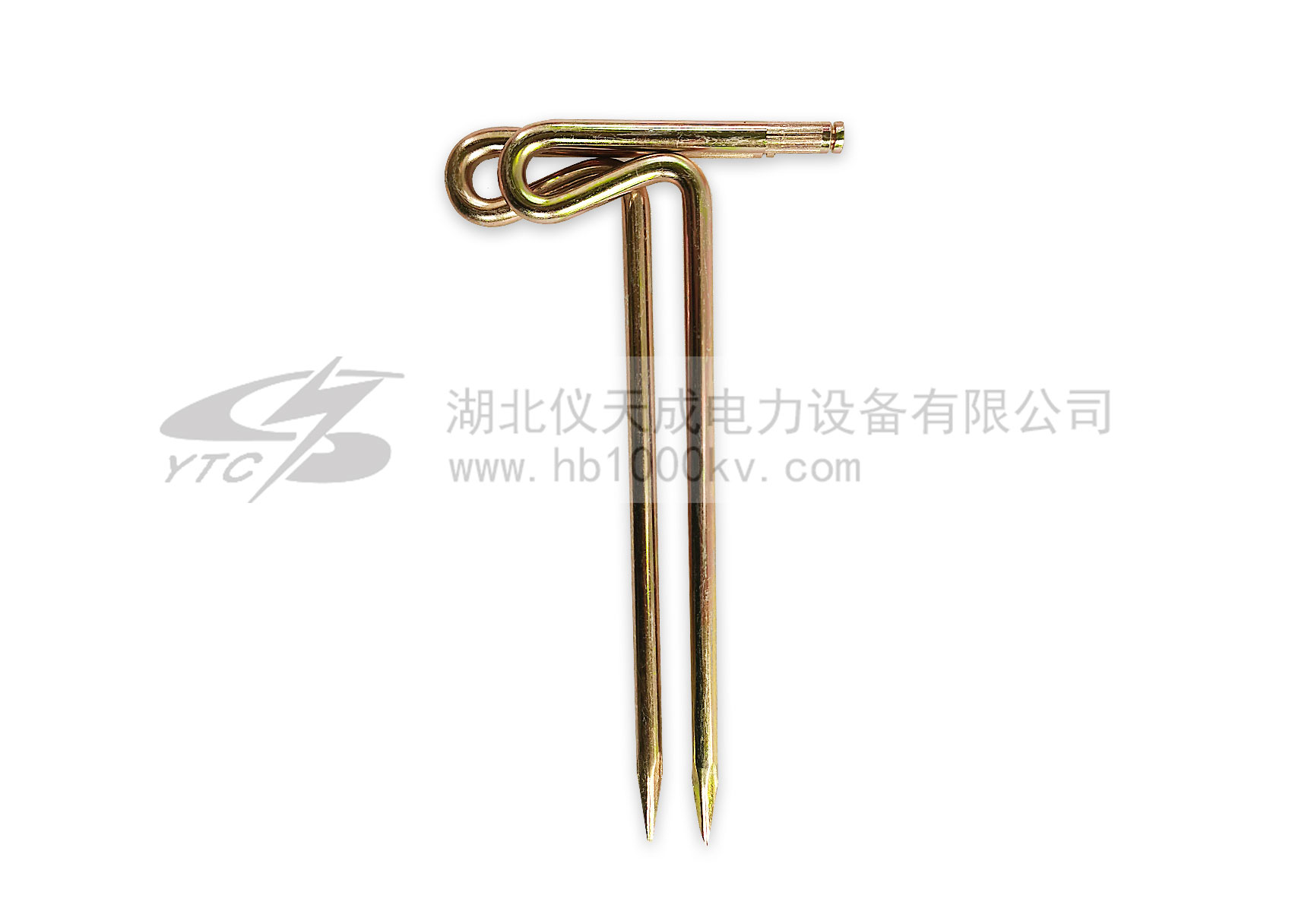

接地針尺寸
長寬厚225mm×100mm×10mm
發射機尺寸
320mm×275mm×145mm
顯示模式
超大LCD實時顯示剩余電池電壓，具有背光燈
LCD尺寸
長寬128mm×75mm
外包裝尺寸
長寬高400mm×245mm×335mm
工作溫度
-10℃～40℃
存儲條件
-20℃~50℃
背光控制
有，白色背光燈
工作溫度
-10℃～40℃
存儲條件
-20℃~50℃
儀表質量
發射機2.5kg；發射鉗1.12kg
電池電量
當電池電壓低于9.65V時

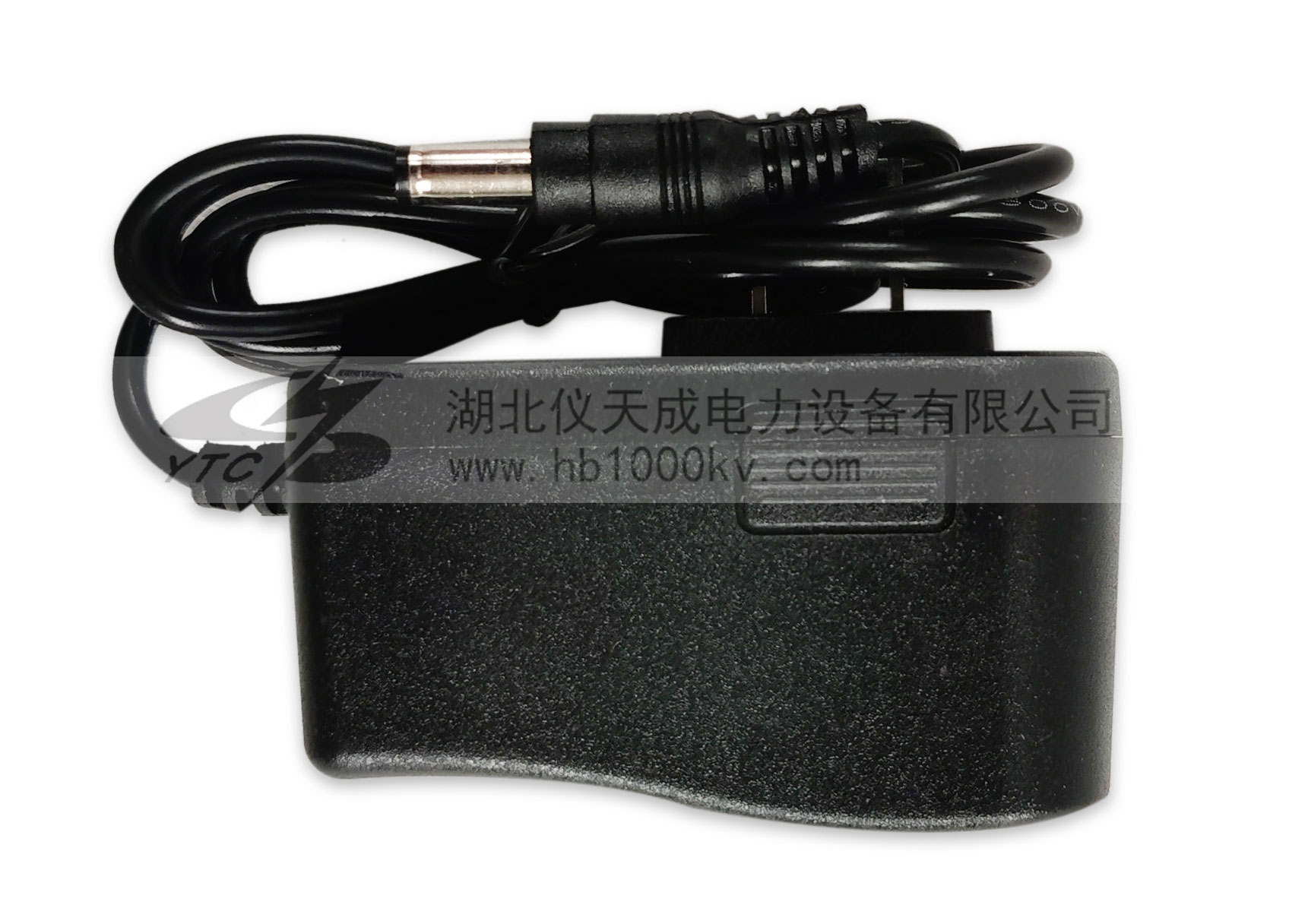

充 電 器
12.6V DC充電器
充電接口
圓形充電接口
抗 壓
發射機采用一體化專用工具箱式設計
耐 壓
AC 3700V/rms(儀器箱頂面與底面之前)
電磁特性
IEC61326(EMC)
參考安規
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V
功 能
帶電電纜識別、停電電纜識別
電 源
7.4V大容量可充鋰電池
接收頻率
625Hz
增益強度
1dB、10dB
額定電流
約300mA max
顯示模式
3.5寸真彩液晶屏顯示
信號標定
可標定電纜數量：1～10條（帶電識別時）
有，標定發射信號
具有一次標定多條電纜的功能，每條電纜標定好后不能改變測試頻率和放大倍數，否則要重新標定
方向識別
有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一
識別成功
電纜識別成功綠色打鉤圖標指示（√）
非目標電纜
非目標電纜紅橙色打叉圖標指示（×）
接收機尺寸
長寬厚207mm×101mm×45mm
柔性電流鉗
長約630mm，線徑6 mm或12.5mm
線圈內徑
φ200mm（可以根據需要定制更大口徑）
引線長度
柔性電流鉗引線長度：2m

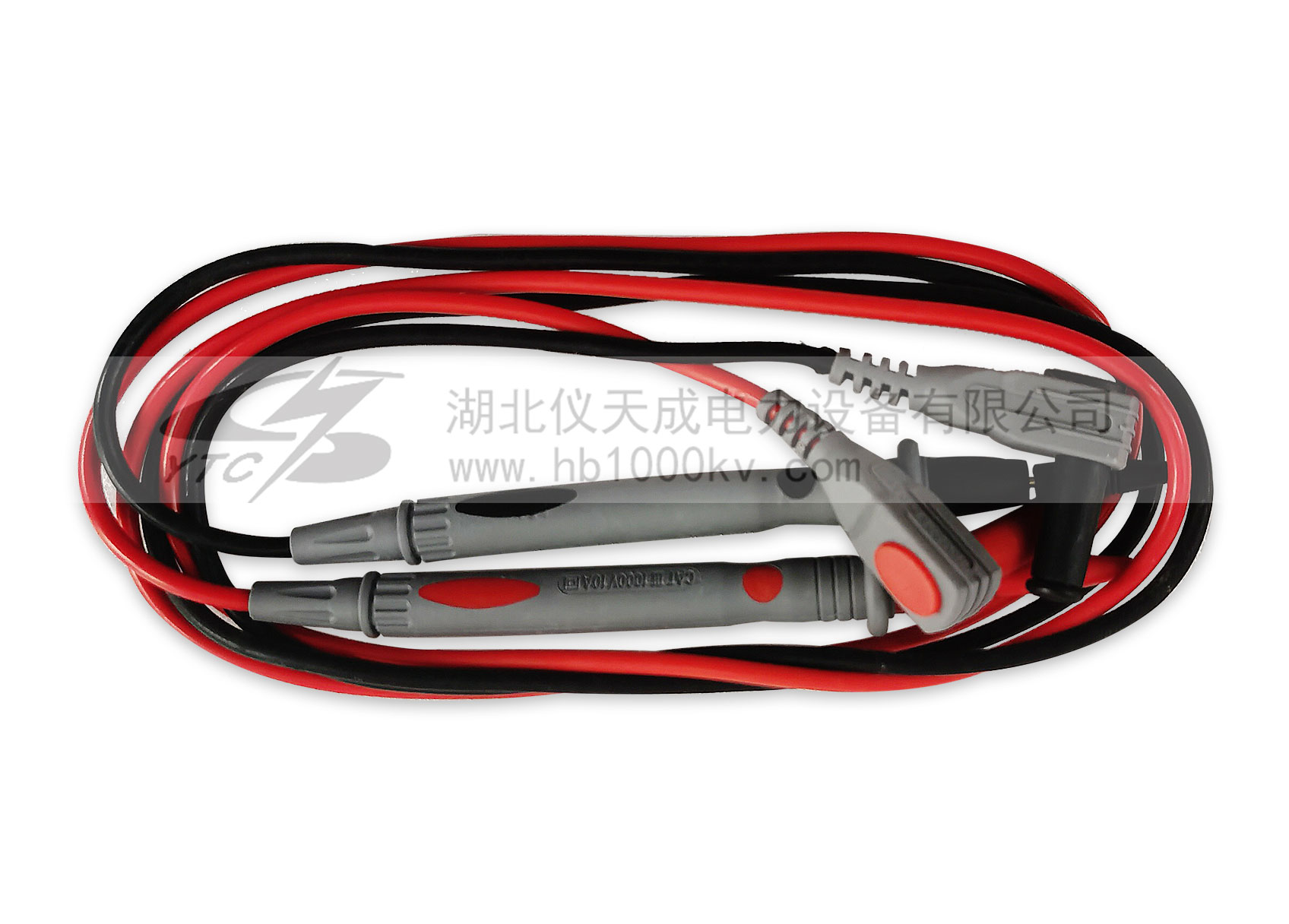

電壓測試線
長1m (紅黑各1條)
檢測范圍
停電識別：線圈可檢測回路電阻為0Ω～8kΩ的脈沖信號
帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號
量程
交流電壓： 0.00V～600V(50Hz/60Hz)
交流電流： 0.00A～5000A(50Hz/60Hz)
電流頻率： 45Hz~70Hz
精度
交流電壓：±2%±3dgt
交流電流：±2%±3dgt
電流頻率：±2Hz
識別信號
彩色信號幅度和數字顯示
檢測速率
約1次/秒
增益調節
測試界面下
背光控制
開機功能選擇界面下
自動關機
開機約1小時后
電池電壓
當電池電壓低于6.5V時

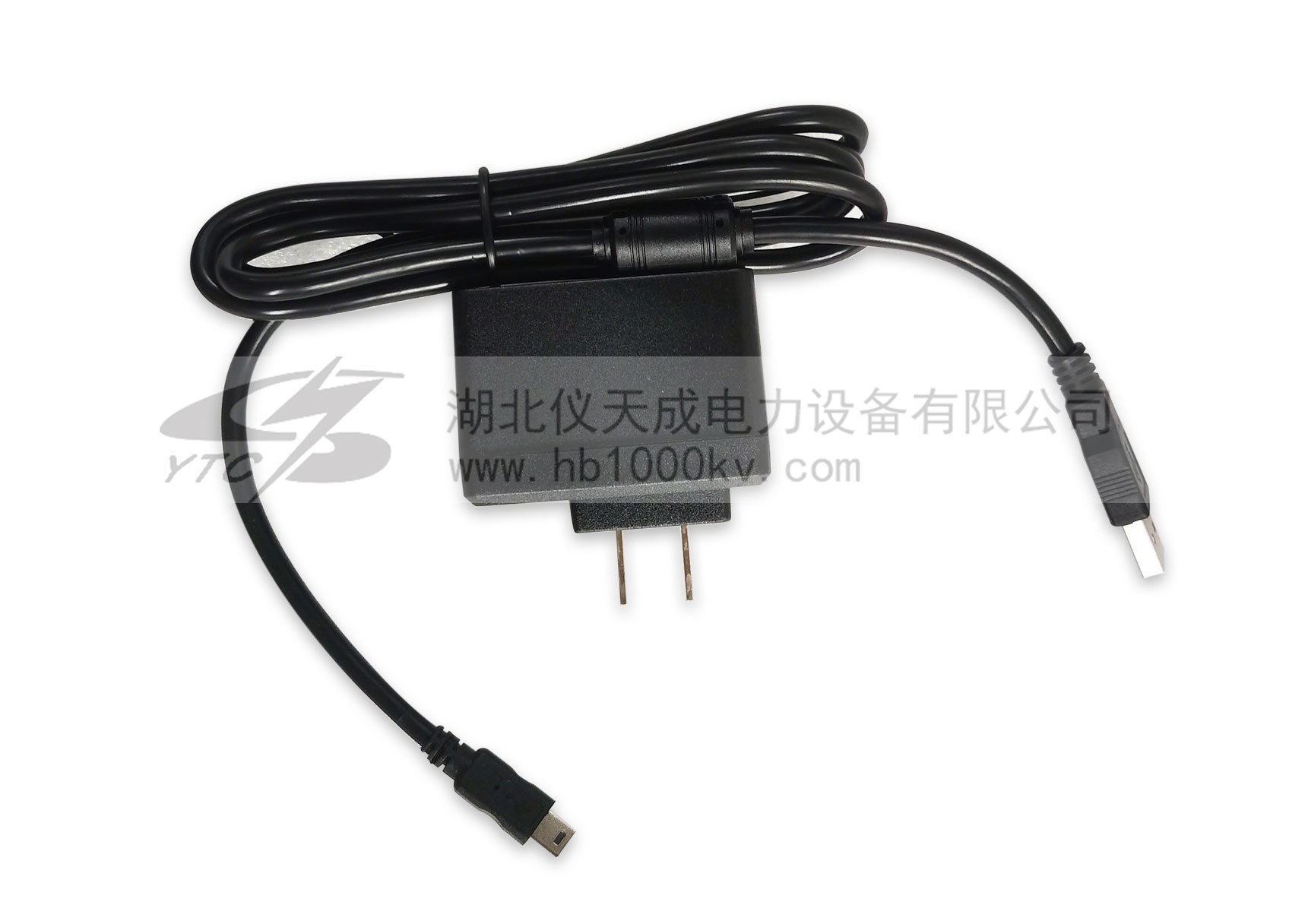

充 電 器
9V DC充電器
充電接口
USB充電接口
工作溫濕度
-10℃～40℃
存放溫濕度
-10℃~50℃
接收機質量
電流鉗172g；接收機370g(帶電池)
耐 壓
AC2000V/rms(外殼前后兩端之前)
適合安規
IEC61010-1 CAT Ⅲ 600V
