接地引下線導通測試儀
，接地裝置的電氣完整性是指接地裝置中應該接地各種電氣設備之間
，接地裝置的各部分及與各設備之間的電氣連接性
，即直流電阻值
，也稱為電氣導通性。電力設備的接地引下線與地網的可靠
、有效連接是設備安全運行的根本保障
。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中
，連接處有可能因受潮等因素影響
，出現節點銹蝕、甚至斷裂等現象
，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求
，使設備在運行中存在不安全隱患
，嚴重時會造成設備失地運行。
操作方法攻略：

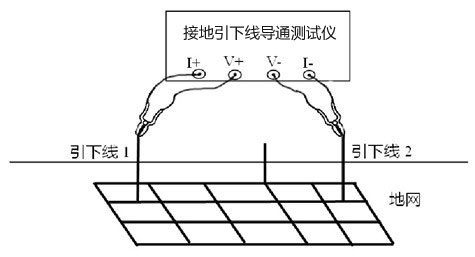

1.按上圖接線方法接線
儀器附帶兩根測試線
，一根紅色50米的線在線盤上
，在大的叉子接在紅色接線柱I+，小的叉子接在紅色接線柱U+
，一根黑色5米的線上大的叉子接在黑色接線柱I-
，小的叉子接在黑色接線柱U-。
2.先找出與地網聯接合格的引下線作為基準點
。
3.使用儀器自配的兩根測量線（50米
、5米）一端插入儀器接線座，帶有測試鉗的一端夾到基準點和被測點（其中黑色測試線夾在基準點
，紅色測試線夾在各個被測試點上）
。
4.為了使測出數據的正確性，請盡量處理好被測點的接觸面的干凈
。
5.接線檢查確認無誤后
，接入220V交流電
，合上電源開關，儀器進入開機狀態
。按“測量”鍵后即開始測試
，屏幕中間的顯示區顯示測量的電阻值即為導通電阻值，單位為mΩ
。
測試結果是否正常請參考下表：
導通電阻值： 150mΩ 500mΩ 1Ω
狀態： 良好 異常 嚴重異常
6.彈起“測量” 鍵
，設備測試結束，關掉電源
