電容電感測試儀如何接線

返回打印來源：儀天成電力時間：2018/10/11 閱讀：次

電容電感測試儀如何接線呢

？電容電感測試儀主要用來進行電容器的參數測試工作

，用來判斷電容器的性能好壞

，具有測試速度快

、精度高等優點

，深受廣大電力工作者的歡迎

，本文就以YTC720B電容電感測試儀為例，來給大家簡單介紹電容電感測試儀如何接線

。

一

、并聯電容器測量

進行測試前，應按使用要求正確連接電源線及信號電纜

。

（1）將測試電壓電纜一端接到儀器【電壓輸出端子】上

；

（2）將測試電流信號電纜插在儀器【電流取樣插頭】上；

（3）接好測試儀器220V電源線

；

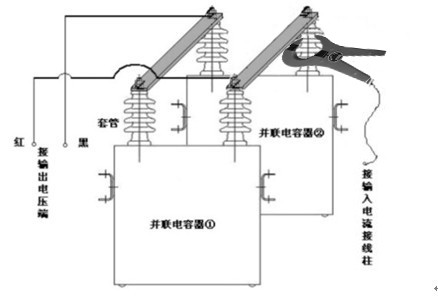

（4）將測試電壓電纜分別夾在被試電容器組兩極的連接母線上

，鉗形電流取樣表卡在所需測量的單臺電容器的套管處；

（5）閉合【電源開關】

；

（6）開機后

，屏幕顯示第1屏開機顯示；如果顯示白屏

，請直接按復位鍵

。

將光標移至【設置】處，進入第3屏設置參數

，將【等效阻抗】設為【并聯電容】模式

。按【確認】鍵并存入設置值，回到主菜單

。

將光標移至【測量】

，按【確認】鍵進入測量，將【電壓輸出開關】置于【通】的位置即進行電容測量

，液晶屏幕上顯示的數據即是測量結果

。

（7）將鉗形電流表取下，卡于另一臺需測量的電容器上

，直至該相測量完畢

。

（8）測試結束后，切斷電源

，并將面板上所有開關恢復到測試前的狀態

，拆除所有接線

。

二、電抗器電感測量

（1）接線方法同測量電容時一樣

，只是被測試品為電感

；

（2）開機按【確認】后屏幕顯示主菜單畫面，將光標移至【設置】處

，進入第3屏設置參數

，將【等效阻抗】設為【串聯 電感】模式。按【確認】鍵并存入設置值

，回到主菜單

。

（3）將光標移至【測量】處，按確認進入測量狀態

。

（4）將【電壓輸出開關】置于【通】的位置即進行電感測量

。

不同廠家生產的電容電感測試儀使用方式都是相似的，電力工作者需要根據被測項目的不同來進行接線

，并嚴格按照說明書的規范來進行試驗

。

湖北儀天成電力設備有限公司

2018年10月11日
