電力工作者在工作中
，時常需要對高壓電力設備的回路電阻值進行測量，因此需要用到回路電阻測試儀
，該設備具有使用簡單
，功能強等特點，所以很受廣大電力工作者的歡迎
，了解該設備的工作原理非常重要，那么
回路電阻測試儀是怎么工作的呢
？本文來為您進行簡單的介紹
。

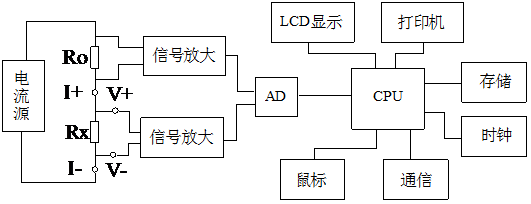

電流源的輸出恒流流過標準電阻R0和待測電阻Rx。采樣標準電阻R0上的電壓信號U0經濾波放大后
，送入ad轉換，計算出電流值I
，如式（1）所示
。類似地，待測電阻Rx上的電壓信號UX經濾波和多級放大處理后被采樣并發送到ad以轉換為數字量
。電阻值Rx由公式（2）計算。
該儀器的操作面板符合人體工程學設計
，符合操作習慣
，采用高頻開關電源和數字電路技術
，適用于開關控制設備的環路電阻的測量。試驗電流為國家標準推薦的直流100A
。可以在直流100A的情況下直接測量環路電阻
，通過大屏幕液晶顯示器顯示測試結果
，提供數據存儲、輸出打印
、時間設置等功能
，為用戶選擇50A檔位，自定義測試時間和最大設置時間595S大于標準60S
；它是唯一能在家里達到0.01μm分辨率且非常穩定的接觸電阻測試儀，接觸電阻測試儀的性能大于進口大電流微歐姆表的性能
。符合電力
、供電部門的現場高壓開關服務和高壓開關廠的回路電阻測試的要求
。
電力系統常用的常規DC橋臂QJ44型接觸電阻的測量
，只有毫安的這樣的測試電流的橋
，很難找到減少回路導體的缺陷截面積
。在測量由于該膜的由所述測量值的影響，該氧化物層在觸點之間的高電壓開關電路導電接觸電阻大幾倍
，接觸電阻不能反映真實值
。為了這個目的
，最新的標準部DL / T845.4-2004“通用技術電阻測量裝置：回路電阻測試儀”等新的測試程序JJG1052-2009“回路電阻測試儀
，線性電阻測試儀檢定規程”，以衡量取得的（隔離接觸電阻測量的電流）開關
，斷路器等的電流不小于100A中
，最小電流被保持為不小于預定的60S確保準確的測試結果。
回路電阻測試儀是一種比較常規的高壓電力試驗設備
，電力工作者在工作中，經常需要用到
，因此需要了解該設備的工作原理
，只有知道了該設備是怎么工作的，才能真正的掌握該設備的使用方法
。
