YTC630G電纜路徑儀面板功能說明

返回打印來源：儀天成電力時間：2018/10/22 閱讀：次

電纜路徑儀具有路徑查找

、埋深測試、電纜識別

、故障點定位四項功能于一體

，一人操作，一次完成

。電纜路徑儀的研發成功

，解決了多年來困擾供、用電部門帶電尋徑

、帶電識別的問題

；解決了故障電纜準確路徑尋測難的問題；解決了電纜死短路無法定點的問題

；開辟了電纜尋徑

、故障定點新領域，打破了國外產品在中國的壟斷

。儀天成電力設備有限公司推出YTC630G電纜路徑儀

，具有體積小，重量輕

，便于現場攜帶的特點

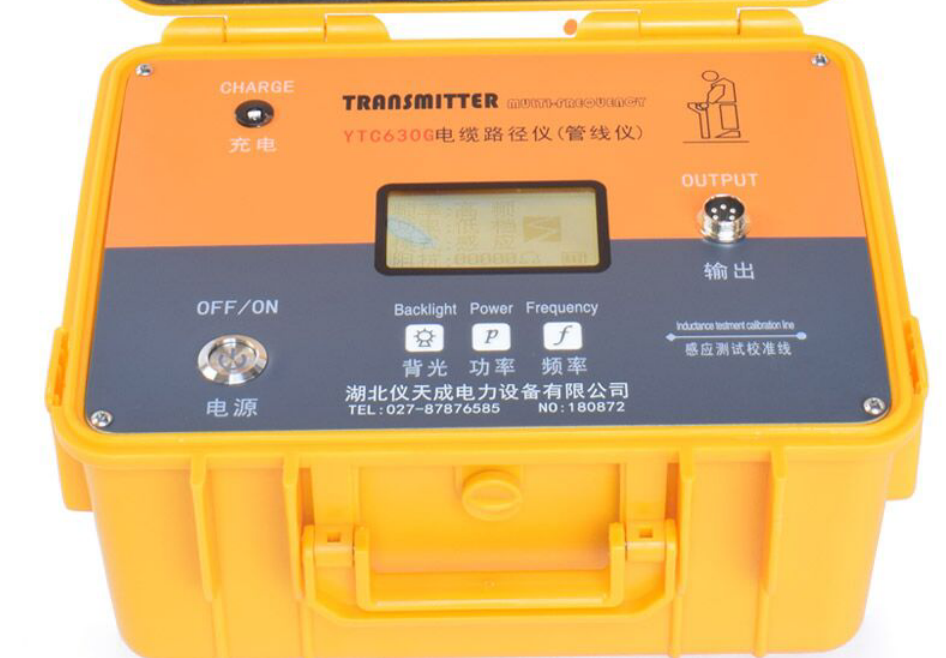

。本文就此產品的面板做一下簡單的介紹。

①開關鍵：此開關為自鎖開關

；按下接通電源

，發射機處于工作狀態；彈起斷開電源

，發射機處于關機狀態

。

②輸出口：此接口為多芯專用航空插座；用于改變信號的輸出模式

。接入直連線為直連模式

；接入耦合鉗連線為耦合模式；不接線儀器沒有任何信號輸出

。

③液晶顯示區

頻率：顯示當前輸出頻率

；可分別顯示低頻、中頻

、高頻

、射頻

、絕緣回路電阻測量。在感應模式下只顯示射頻或高頻

。

功率：顯示當前輸出功率

；可分別顯示低檔、中檔

、高檔

。

模式：顯示當前工作模式；可分別顯示直連

、耦合

、感應。

阻抗：顯示當前環路阻抗值

；有效顯示為1歐姆——25000歐姆

。

電量：提示當前電池電量。

匹配提示：圖標移動表示發射機已穩定工作

。

④頻率鍵：此鍵為點動開關：每按一次可改變一次輸出信號的模式

，由低頻、中頻

、高頻

、射頻循環選擇；開機初始為低頻

。在感應模式下只能選擇射頻或高頻

。

⑤功率鍵：此鍵為點動開關：輸出功率；可分別顯示低檔

、中檔

、高檔。每按一次可改變一次輸出功率

，循環選擇

；開機初始為低檔。

⑥充電口：此接口為Φ2.5充電座

；用于連接專用充電器給電池充電

。
儀天成電力設備有限公司是專業生產銷售電力設備產品的廠家，擁有十二年的行業技術經驗

，售后三年質保

，終身保修。以上為YTC630G電纜路徑儀的部分講解

。

儀天成電力設備有限公司
2018年10月22日
