，請勿操作本產品。
6.使用適當?shù)谋ｋU絲
。只可使用符合本產品規定類型和額定值的保險絲
。
7.避免接觸裸露電路和帶電金屬。產品有電時
，請勿觸摸裸露的接點和部位
。
8.在有可疑的故障時，請勿操作
。如懷疑本產品有損壞
，請本公司維修人員進行檢查，切勿繼續操作
。
9.請勿在潮濕環境下操作
。
10.請勿在易爆環境中操作。
11.保持產品表面清潔和干燥
。
操作步驟：
1.轉換開關處于“關”狀態
，接好電源線、儀器地線及相應的“參考電壓輸入”線和“泄漏電流輸入”線
。
2.將“功能轉換開關”轉至交流AC（220V供電）
、或直流DC（儀器內部電池供電）擋。
3.儀器背光：開機時
，儀器背光處于“關”狀態
，這樣是為了在用儀器內部直流電源時節約電能，使儀器工作時間長一些
。在光線足夠強的情況下不必打開背光
。光線較暗時，在主菜單下
，按“■”鍵可打開或關上背光
。
4.避雷器編號：按鍵盤“、¯”將光標指向“避雷器編號”
，按“確定”進入
；按“®”鍵選擇要調整的位置，此位置會反向顯示
；按 “
、¯” 鍵進行選擇
，可選擇的字母或數字的范圍和順序見附表；所有位調整完成后
，按“確定”鍵
。（如果不想改動避雷器編號，可按“退出”鍵）
5.電壓變比值：電壓變比為避雷器高壓端電壓與送到儀器“參考電壓輸入”端的電壓之比
。
6.邊相校正：調整方法同上，一般相間干擾的影響大約在2°~ 5°
，由于準確測算干擾量有一定困難
，一般不提倡硬性補償，而是將其設置為0.0°,可以按規程要求
，縱向比較一段時間內數據變化趨勢
。如果需要調整邊相校正角，可參考后面“測量原理”的有關章節
；邊相校正角后面是相序調整
，如果被測避雷器是A相，既將相序調為A相
，依此類推
，按“→”將光標指向“相序”，按 “
、¯” 鍵進行調整
，按“確定”鍵完成。
。如果是在實驗室測量
，則將其調整為0；
7.測量方式：本儀器可采用PT二次法
、在線電流法和實驗室檢測法進行測量
，將光標指向“測量方式”，按“確定”鍵可在“PT二次法”和“在線電流法”之間進行選擇
。實驗室檢測法和PT二次法一樣
，可選擇相同設置。

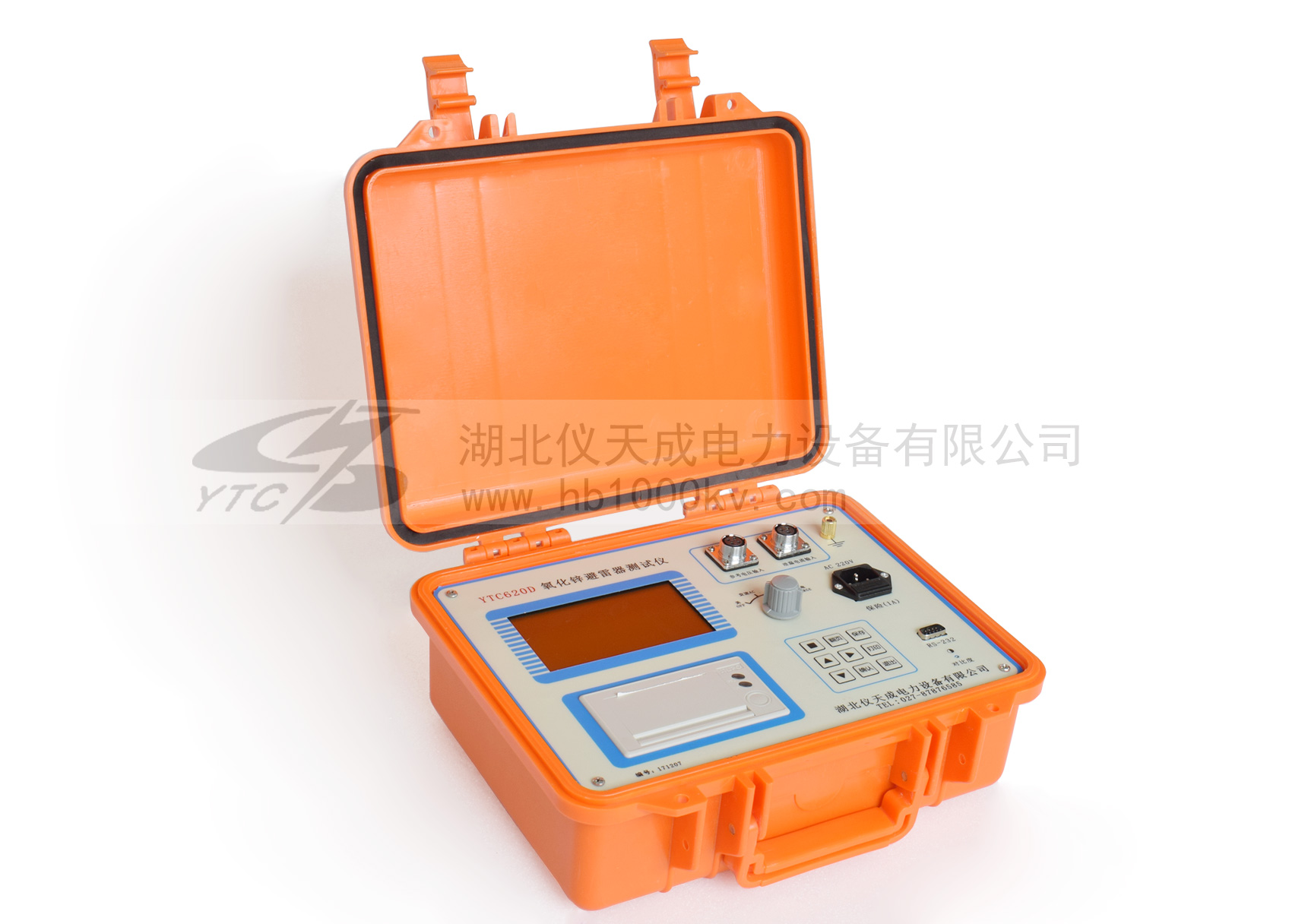

YTC620D氧化鋅避雷器測試儀操作使用簡單便捷
，測量全過程由單片機控制
，可測量氧化鋅避雷器的全電流、阻性電流及其諧波
、工頻參考電壓及其諧波
、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形
。
